DIN 7993 Кольцо стопорное наружное пружинное форма А, круглого сечения для валов
Материал: Сталь пружинная
Покрытие: Без покрытия
Описание и особенности:
Применяют деталь для избежание осевых смещений
* Оформив заявку через форму «Быстрый заказ», вы получаете скидку – 2% от счета!
Описание и особенности
DIN 7993 А Кольцо стопорное наружное пружинное форма А, круглого сечения для валов.
Шайба DIN 7993 выпускается в двух формах А и В. Обе формы относятся к концентрическим осевым кольцам. Применяют деталь для избежания осевых смещений. Изделие выглядит как незавершенное кольцо и изготавливается из круглой проволоки. Чаще всего используется в валах – форма А (внешняя) для самого вала, В (внутренняя) – для отверстия.
Отрасли, в которых используются данные метизы: производство, промышленность, приборостроение, машиностроение.
В компании ТПК «Сейд», Вы легко можете купить кольцо стопорное DIN 7993 по самой выгодной цене! Мы предоставляем большой выбор размеров данных изделий и продаем мелким и крупным оптом.
Постоянным клиентам предоставляются дополнительные скидки и бонусы!
Кольца DIN 7993 имеет сертификат соответствия, что гарантирует высокое качество продукции.
Мы оперативно доставим кольца в Санкт-Петербурге или в любую точку России и СНГ !
Параметры

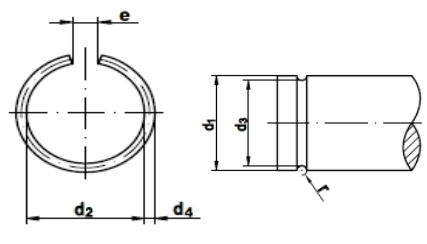

Обозначения:
d1 – диаметр вала
d2 – внутренний диаметр стопорного кольца
d3 – диаметр канавки под кольцо
d4 – диаметр проволоки
e – зазор кольца
r – радиус канавки
| d1 | d2 | d3 | d4 | e | r |
|---|---|---|---|---|---|
| 4 | 3.1 | 3.2 | 0.8 | 1 | 0.5 |
| 5 | 4.1 | 4.2 | 0.8 | 1 | 0.5 |
| 6 | 5.1 | 5.2 | 0.8 | 1 | 0.5 |
| 7 | 6.1 | 6.2 | 0.8 | 2 | 0.5 |
| 8 | 7.1 | 7.2 | 0.8 | 2 | 0.5 |
| 10 | 9.1 | 9.2 | 0.8 | 2 | 0.5 |
| 12 | 10.8 | 11 | 1 | 3 | 0.6 |
| 16 | 14.2 | 14.4 | 1.6 | 3 | 0.9 |
| 18 | 16.2 | 16.4 | 1.6 | 3 | 0.9 |
| 20 | 17.7 | 18 | 2 | 3 | 1.1 |
| 22 | 19.7 | 20 | 2 | 3 | 1.1 |
| 25 | 22.7 | 23 | 2 | 3 | 1.1 |
| 26 | 23.7 | 24 | 2 | 3 | 1.1 |
| 28 | 25.7 | 26 | 2 | 3 | 1.1 |
| 30 | 27.7 | 28 | 2 | 3 | 1.1 |
| 35 | 32.1 | 32.6 | 2.5 | 4 | 1.4 |
| 38 | 35.1 | 35.5 | 2.5 | 4 | 1.4 |
| 40 | 37.1 | 37.5 | 2.5 | 4 | 1.4 |
| 45 | 42 | 42.5 | 2.5 | 4 | 1.4 |
| 48 | 45 | 45.5 | 2.5 | 4 | 1.4 |
| 50 | 47 | 47.5 | 2.5 | 4 | 1.4 |
| 55 | 51.1 | 51.8 | 3.2 | 4 | 1.8 |
| 60 | 56.1 | 56.8 | 3.2 | 4 | 1.8 |
| 65 | 61.1 | 61.8 | 3.2 | 4 | 1.8 |
| 70 | 66 | 66.8 | 3.2 | 5 | 1.8 |
Все параметры в таблице указаны в мм.
