DIN 983

DIN 983 Кольцо стопорное наружное пружинное с лапками для вала

Материал: Сталь пружинная

Покрытие: Без покрытия

Описание и особенности:

Надежно защищает узел от разрушения и ослабления.

8 (800) 500-09-98

Бесплатный номер по РФ

8 (812) 317-33-98

Многоканальный номер

* Оформив заявку через форму «Быстрый заказ», вы получаете скидку – 2% от счета!

Описание и особенности

DIN 983 Кольцо стопорное наружное пружинное с лапками для вала.

Подобный крепежный элемент способствует улучшенной фиксации узла. Изделие устанавливается с внешней стороны. Для того чтобы установить деталь, делаются специальные бороздки клещами или специальными съемниками. Изделие легко устанавливается. Метиз имеет круглую форму с прорезью. На внешней стороне детали расположены четыре лапки. Они выполняют роль своеобразного фиксатора, в случае обратного момента, надежно защищая узел от разрушения и ослабления.

Применение данной шайбы характерно в нескольких отраслях: машиностроение, промышленность, приборостроение.



В компании ТПК «Сейд», Вы легко можете купить стопорное кольцо DIN 983 по самой выгодной цене! Мы предоставляем большой выбор размеров данных изделий и продаем мелким и крупным оптом.

Постоянным клиентам предоставляются дополнительные скидки и бонусы!

Кольца DIN 983 имеет сертификат соответствия, что гарантирует высокое качество продукции.

Мы оперативно доставим кольца в Санкт-Петербурге или в любую точку России и СНГ !

Параметры

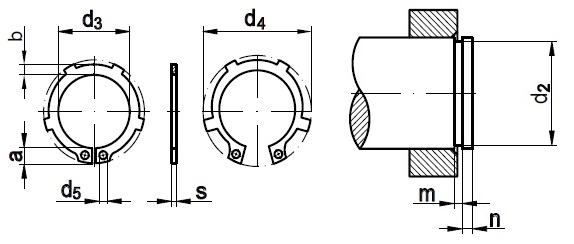

Обозначения:
d – диаметр вала
s – толщина кольца
d3 – внутренний диаметр кольца
а – ширина ушка
b – макс. ширина кольца
d5 – диаметр отверстия
m – ширина канавки
n – высота выступа
d4 – диаметр окружности



Размеры наружных стопорных колец DIN 983 с лапками для валов в мм
d s d3 а b d5 d2 m n d4
20 1.2 18.5 3.8 2.6 2 19 1.3 1.5 28
25 1.2 23.2 4.3 3 2 23.9 1.3 1.7 34
30 1.5 27.9 4.7 3.4 2 28.6 1.6 2.1 39.9
35 1.5 32.2 5.2 3.8 2.5 33 1.6 3 45.9
40 1.75 36.5 7.2 4.2 2.5 37.5 1.85 3.8 55.1
45 1.75 41.5 7.2 4.6 2.5 42.5 1.85 3.8 60.1
50 2 45.8 8.2 5 2.5 47 2.15 4.5 67.2

Все параметры в таблице указаны в мм.
