DIN 6799 Кольцо стопорное внешнее упорное для вала, быстросъёмное
Материал: Бронза, Нержавеющая сталь А1-А5, Сталь пружинная
Покрытие: Без покрытия
Описание и особенности:
Применяется для разъемных соединений в приборостроении, машиностроении и прочих областях
* Оформив заявку через форму «Быстрый заказ», вы получаете скидку – 2% от счета!
Описание и особенности
DIN 6799 Кольцо стопорное внешнее упорное для вала, быстросъёмное.
Внешне стопорное кольцо DIN 6799 представляет собой разорванное металлическое кольцо со специальными выступами в середине. При постановке в рабочее положение металлический крепеж под усилием разгибается и благодаря пружинистости плотно фиксируется в пазах или шлицах вала. Таким образов происходит жесткая фиксация шкива или зубчатой шестерни на валу.
В компании ТПК «Сейд», Вы легко можете купить стопорное кольцо DIN 6799 по самой выгодной цене! Мы предоставляем большой выбор размеров данных изделий и продаем мелким и крупным оптом.
Постоянным клиентам предоставляются дополнительные скидки и бонусы!
Кольца DIN 6799 имеет сертификат соответствия, что гарантирует высокое качество продукции.
Мы оперативно доставим кольца в Санкт-Петербурге или в любую точку России и СНГ !
Параметры

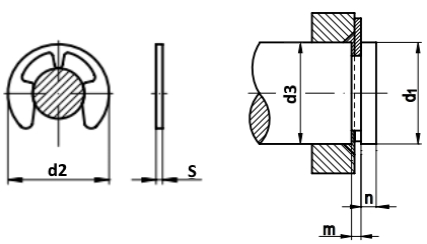

Обозначения:
d1 – диаметр паза вала
d2 – наружный диаметр шайбы
d3 – диаметр вала
s – толщина шайбы
m – ширина паза вала
n – минимальный выступ
| d1 | d2 | d3 | s | m | n |
|---|---|---|---|---|---|
| 0.8 | 2.25 | 1 – 1.4 | 0.2 | 0.24 | 0.4 |
| 1.2 | 3.25 | 1.4 – 2 | 0.3 | 0.34 | 0.6 |
| 1.5 | 4.25 | 2 – 2.5 | 0.4 | 0.44 | 0.8 |
| 1.9 | 4.8 | 2.5 – 3 | 0.5 | 0.54 | 1 |
| 2.3 | 6.3 | 3 – 4 | 0.6 | 0.64 | 1 |
| 3.2 | 7.3 | 4 – 5 | 0.6 | 0.64 | 1 |
| 4 | 9.3 | 5 – 7 | 0.7 | 0.74 | 1.2 |
| 5 | 11.3 | 6 – 8 | 0.7 | 0.74 | 1.2 |
| 6 | 12.3 | 7 – 9 | 0.7 | 0.74 | 1.2 |
| 7 | 14.3 | 8 – 11 | 0.9 | 0.94 | 1.5 |
| 8 | 16.3 | 9 – 12 | 1.0 | 1.05 | 1.8 |
| 9 | 18.8 | 10 – 14 | 1.1 | 1.15 | 2 |
| 10 | 20.4 | 11 – 15 | 1.2 | 1.25 | 2 |
| 12 | 23.4 | 13 – 18 | 1.3 | 1.35 | 2.5 |
| 15 | 29.4 | 16 – 24 | 1.5 | 1.55 | 3 |
| 19 | 37.6 | 20 – 31 | 1.75 | 1.80 | 3.5 |
| 24 | 44.6 | 25 – 38 | 2 | 2.05 | 4 |
Все параметры в таблице указаны в мм.
